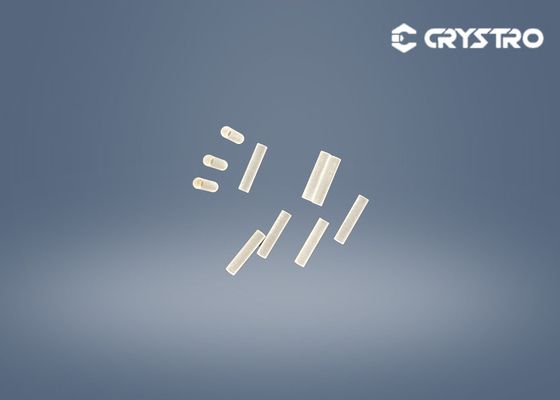

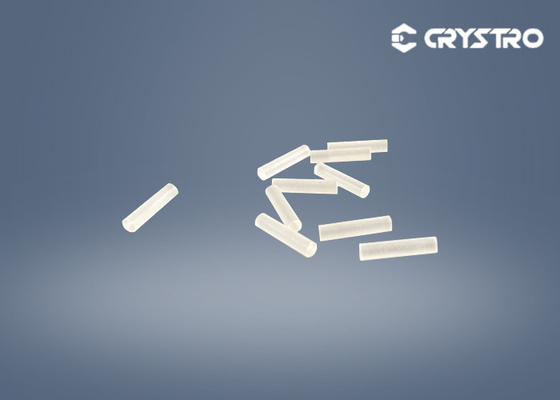

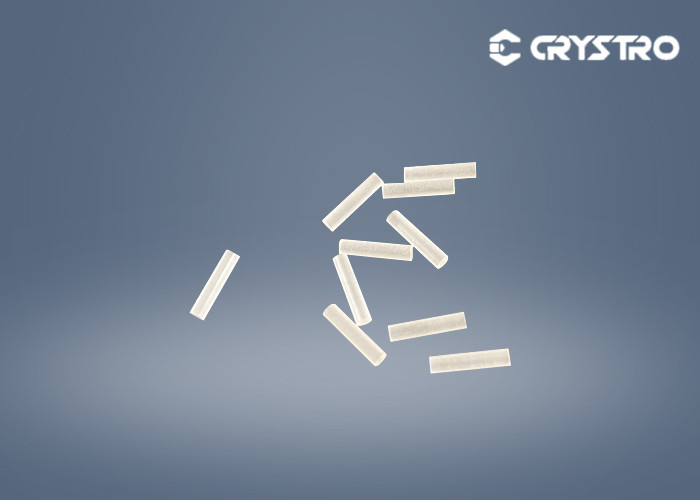

Terbium-Gallium Garnet Magneto Optical TGG Crystal High Laser Damage Threshold

Materielle Magnetoptikkristalle Durchmessers 2.15*9.8mm TGG

Einleitung:

Terbium-Gallium-Granat (TGG) ist eine Art synthetischer Granat, Magnetoptikkristall mit einer hohen Stufe der Wärmeleitfähigkeit für Faraday-Rotatoren und Isolatoren. Er kann in den optischen Isolatoren für Laser-Systeme, in den optischen Zirkulatoren für Faseroptiksysteme verwendet werden, in den optischen Modulatoren und im Strom und in den Magnetfeldsensoren.

Der Faraday-Rotator wird aus einer TGG-Kristallstange und einem besonders entworfenen Magneten verfasst. Die Polarisationsrichtung des Strahls, der durch das Magnetoptikmaterial überschreitet, wird unter die Aktion eines Magnetfelds abgelenkt, und seine Ablenkungsrichtung hängt nur mit der Richtung des Magnetfelds zusammen und hat nichts, mit der Richtung der Strahlnausbreitung zu tun. Der optische Isolator besteht einem optischen Rotator mit 45 Ablenkungen und einem Paar aus passend gesetzten Polarisatoren. Er lässt den Lichtstrahl in nur eine Richtung überschreiten und blockiert den Lichtstrahl von der Fortpflanzung in der entgegengesetzten Richtung.

Stangenspezifikation Crystro TGG:

Wir können kundengebundene TGG-Körnungen auf Ihre Anfrage anbieten.

Hauptmerkmale:

• Großer Boule-Durchmesser: bis 4"
• Löschungs-Verhältnis typisch: hohe Qualität DB->35: DB >40
• Verdet-Konstante 40 rad/T/m bei 1064 Nanometer
• Brechungskoeffizient 1,95 bei 1064 Nanometer

Hauptvorteile:

1. Große Verdet-Konstante: 35 Rad T-1m-1

2. Niedrige optische Verluste: <0>

3. Hohe Wärmeleitfähigkeit: 7.4W m-1K-1

4. Hohe Laser-Schadenschwelle: >1GW/cm2
